| ■基本機能の特長 |
|
|
| JIS規格に準拠したシステム |
|
使いやすい直感的な操作と作図ルールの標準化 |
図面に用紙サイズ・縮尺率を持っています。
図面データに図面名称・図面番号・作成者名などを持っています。
部品データに部品名称・部品番号を持っています。
JIS規格に準拠した寸法線を記入できます。 |
|
日本人の感覚に合わせて直感的に操作できます。
メニュー・ツールバー・キーボードコマンド割付などお客様にあわせたカスタマイズができます。

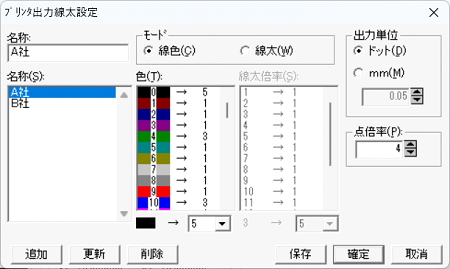

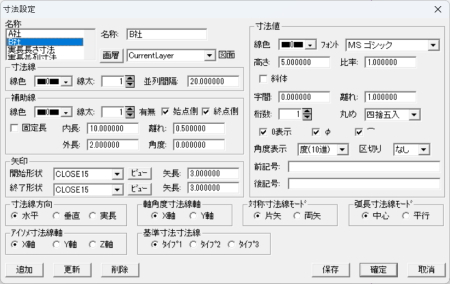

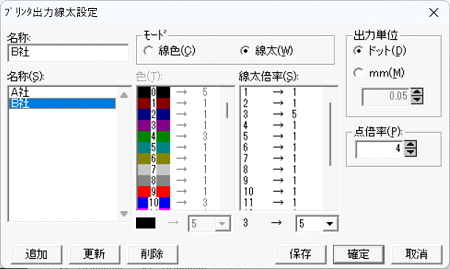

図形の色・線種・線の太さ・画層（レイヤー）などや、寸法線の色・寸法値高さ・矢印長さなど、文字の色・フォント・高さなど、印刷時の図形の太さなどを名前を付けて定義できます。 |
| 正確な点を取得する点指定機能と図形選択機能 |
|
線の角度を自動認識する作図・編集機能 |
図形の端点・交点・中心点などに自動点スナップします。
絶対・相対・極座標で座標値や角度と長さを指定できます。
クロス（串刺し）、一筆選択など込み入った図面でも図形選択しやすくしています。 |
|

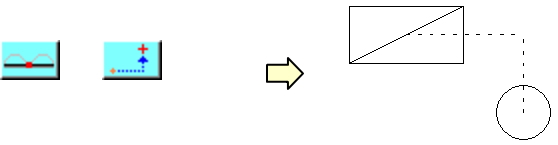

線を選択するだけで選択した線の角度から垂直な線や傾いた線を作図できます。
選択した線の角度に沿って部品の配置や文字を記入できます。

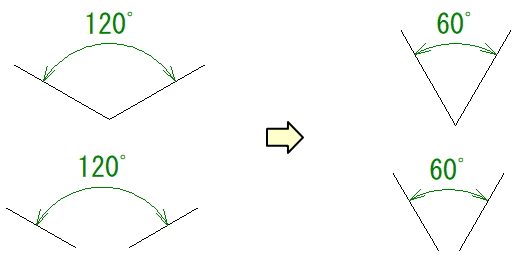

選択した線の角度に角度補正します。（図形補助機能） |
|
|
|
| ■図形作図の特長 |
|
|
| 豊富な作図機能 |
|
寸法線記入・寸法線編集機能 |
線・円・楕円・曲線・多角形・接線・接円などを様々な作図方法で作図できます。
線種を作成することができます。
1図形を選択するだけでハッチング・ペイントすることができます。
ハッチングパターンを作成することができます。 |
|

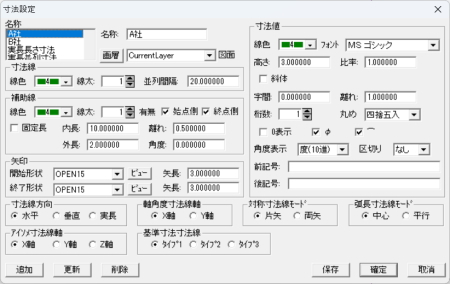

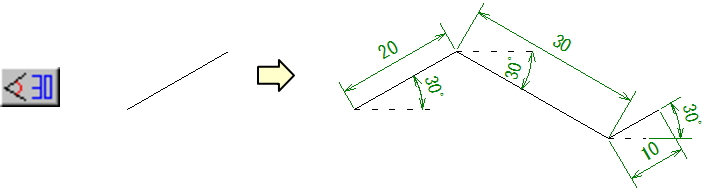

長さ・半径・直径・累進・対称・弧長・面取り・角度など図面に必要な寸法線を記入できます。記入した寸法線の寸法値の移動・公差（リミット）の追加・寸法線の追加挿入など様々な寸法線の編集ができます。
寸法線の矢印形状を作成することができます。 |
| 文字記入・文字編集機能 |
|
部品登録・配置機能と自動集計・ばらし機能 |
1行・複数行・横書き・縦書き・矢印線付き・下線付き・バルーン付きなど文字や番号を記入できます。
よく使う文字を用語に登録し、記入するときに参照することができます。記入した文字の修正・文字列検索・置換ができます。 |
|
部品を配置すると同時に重なる図形を陰線したり、寸法変数を指定したパラメトリック部品など高級な部品機能を持っています。
配置した部品の数量を集計します。

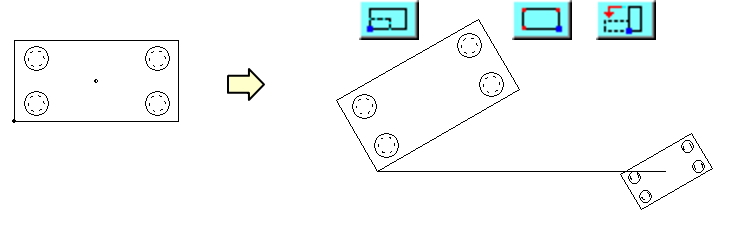

配置してある部品を別の図面にばらします。 |
|
|
|
| ■図形編集の特長 |
|
|
| 豊富な図形編集機能 |
|
図形の自動編集機能 |
回転・反転・配列・倍率など様々な方法で図形をコピー・移動できます。
図形の伸縮・面取り・角取り、分割・合成できます。 |
|
色・線種・画層（レイヤー）などの一括自動変更や、交差する図形間の区間自動切り取り・分割・伸縮できます。

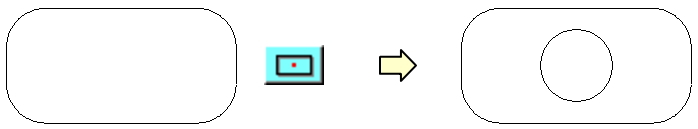

1図形を選択するだけで図形のオフセットコピー、すべてのコーナー部の面取り・角取りできます。 |
| 寸法値の変更によるパラメトリック変形機能 |
|
部分詳細図の作図機能 |

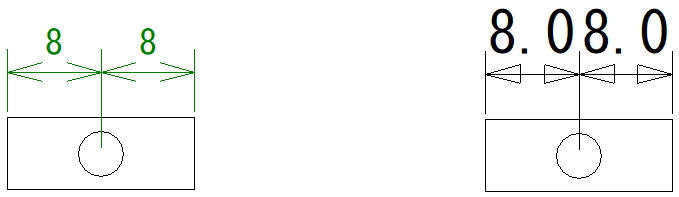

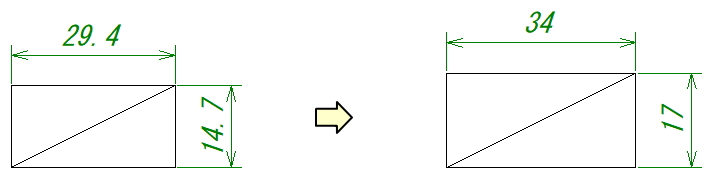

| ストレッチ・長さパラメトリック・角度パラメトリックなど図形を変形します。図形を変形すると同時に寸法値を自動変更します。 |
|
画層（レイヤー）に縮尺率を設定することができます。

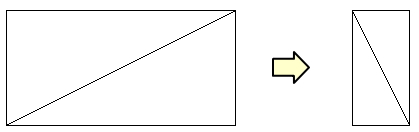

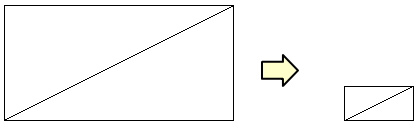

寸法値を変えずに図形を倍率コピーできます。 |
|
|
|
| ■データ変換機能の特長 |
|
|
| 変換率の高いCADデータ変換機能 |
|
PDF変換出力機能 |
| 最新のAutoCAD2010形式に対応したDWG/DXF変換や、P21/SFC変換、JWC/JWW変換など相互変換できます。 |
|
モノクロ・カラーなど詳細な変換設定でPDF形式に変換します。 |
| 写真データや画像データの貼り付け機能 |
|
|
| JPEG/TIFF/BMPなどのイメージデータを図面に貼り付けることができます。 |
|
|
|
|
|
| R11主なバージョンアップ内容 |
|
|
| 大幅な機能拡張したR11の主なバージョンアップ内容です。 |
|
|
