標準価格 74,800円(税込) | |||||||||||||||||||||
商品コード:BDW17A | |||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
買ったその日からすぐ使える | ダウンロード販売開始 | ||||||||||||||||||||||
こんな方に
|
|
||||||||||||||||||||||
全国管工事業協同組合連合会(全管連)の賛助会員です。 | |||||||||||||||||||||||
※B.D.給排水+ R17はオプションソフトです。動作には、下記いずれかの汎用CADが必要です。 | |||||||||||||||||||||||
BELL DESIGN/Lite R17 BELL DESIGN/Std R17 BELL DESIGN/Pro R17 | |||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
||||||||||||||||||||
BELL DESIGN R16とR17の処理速度比較 | |||||||||||||||||||||||
ハードウエアスペック OS:Windows11 CPU:インテルCOREi5 メモリ:4GB SSD:512GB | |||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
B.D.給排水+ R17の主な自動作図 | |||||||||||||||||||||||
![]() |
|||||||||||||||||||||||

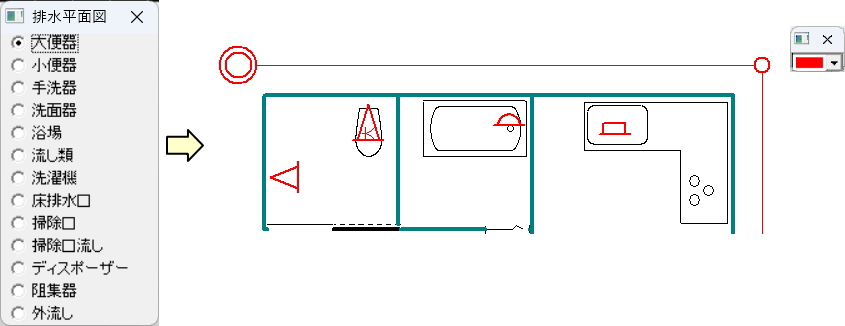

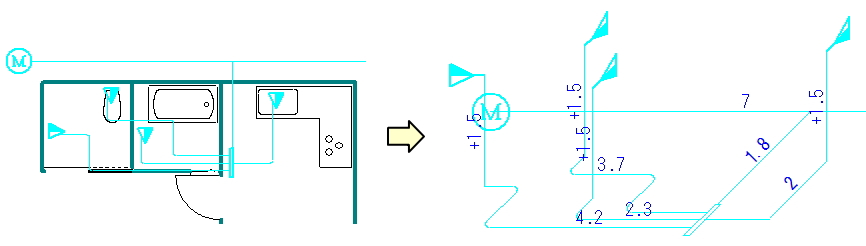

選択したシンボルに接続管を自動作成、継手も自動配置![]() |
|||||||||||||||||||||||
![]() |
|||||||||||||||||||||||

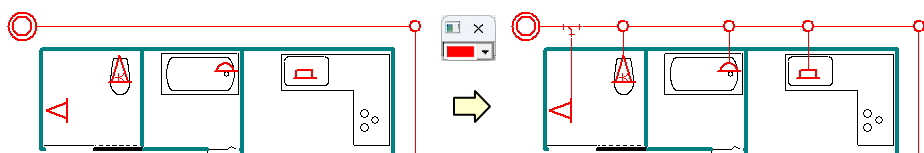

ヘッダを選択し領域を囲むだけで、給水・給湯を自動半判別し、直線・屈折で自動配管![]() |
|||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
領域で囲むだけで、給水・給湯・ガス立面図を自動作図![]() |
|||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
ヘッダを選択し領域を囲むだけで、直線で自動配管![]() |
|||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
領域で囲むだけで、排水立面図を自動作図![]() |
|||||||||||||||||||||||
![]() |
|||||||||||||||||||||||

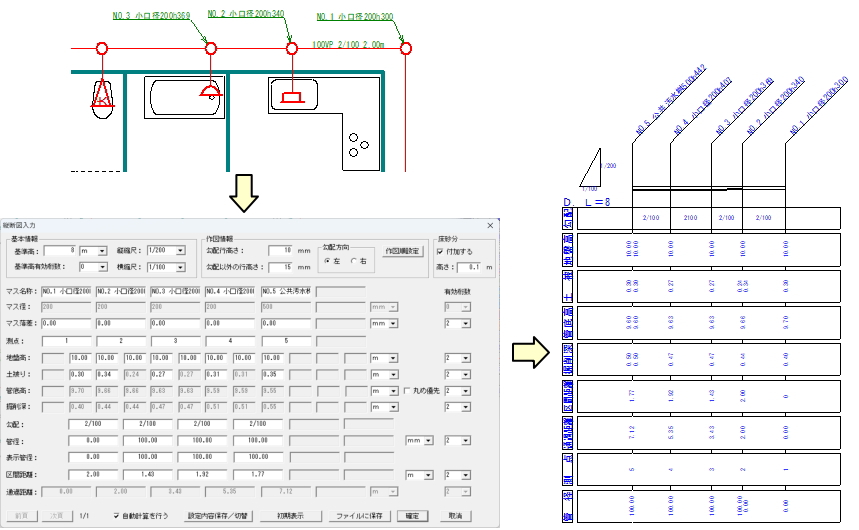

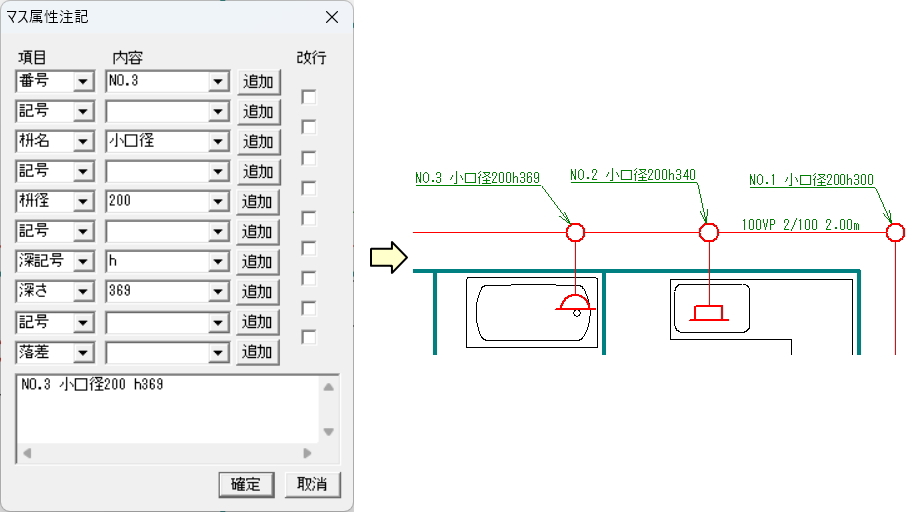

マスを選択するだけで、縦断図を自動作図![]() |
|||||||||||||||||||||||
![]() |
|||||||||||||||||||||||

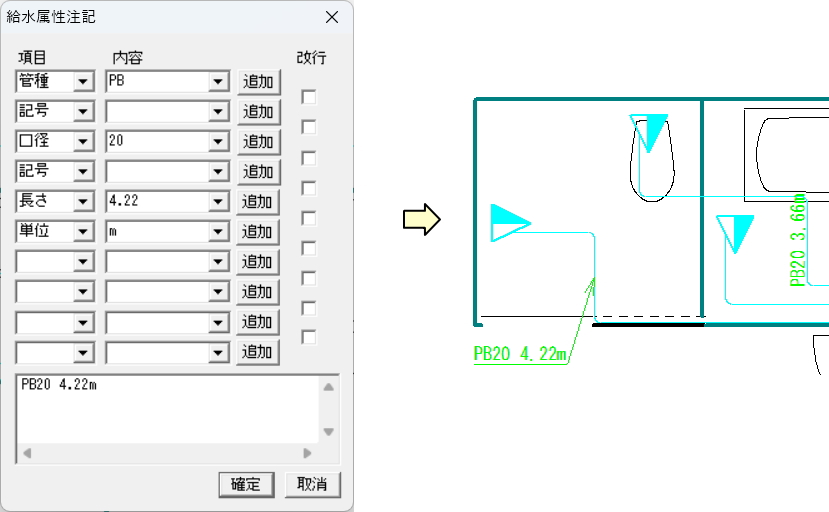

シンボル数・管種・口径などの属性で配管長さを自動積算![]() |
|||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
配管とチーズ・エルボを同時に作図![]() |
|||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
凡例表の書式を列ごとに定義![]() CSVファイルを定義した書式で自動作成。番号の文字は自動的にカウントアップして記入 ![]() |
|||||||||||||||||||||||
B.D.給排水+ R17の特長 | |||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
![]() 水道本管直結例 ![]() |
水道本管の各種シンボルを搭載。 直結配管図を作図できます。 |
||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
![]() |

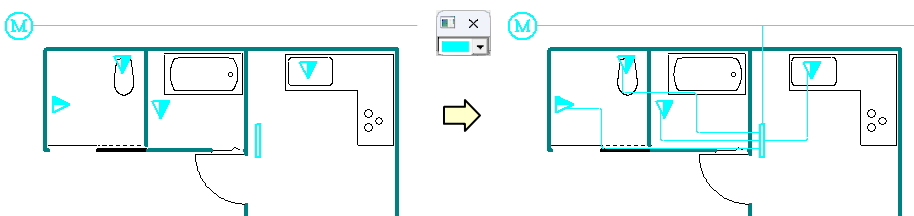

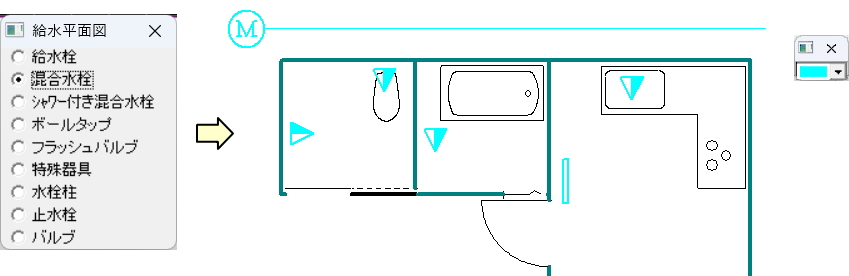

混合栓の給水・給湯を自動認識して、平面配管図を作図できます。 | ||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
![]() |
区間・シンボルを指定して自動的に流量計算できます。 | ||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
![]() |
排水・給水シンボルの数量と管の長さを自動集計できます。 | ||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
ダンプカー、トラック、油圧ショベル、誘導員、工事用看板などの部品を標準装備しています。 | |||||||||||||||||||||||
![]() |
|||||||||||||||||||||||
神奈川県横浜市/川崎市/宮城県仙台市対応部品を用意しています。ご要望があれば各市町村対応部品を作成します。 | |||||||||||||||||||||||
製品サポート | |||||||||||||||||||||||
新規ご購入後3ヶ月は、無償で問い合わせを行えます。 | |||||||||||||||||||||||
●年間保守サポート | |||||||||||||||||||||||
・初年度 22,000円(税込) 2年目以降 11,000円(税込) | |||||||||||||||||||||||
●プログラミングサポート | |||||||||||||||||||||||
・初年度 49,500円(税込) 2年目以降 24,750円(税込) | |||||||||||||||||||||||
■年間保守サポート内容 | |||||||||||||||||||||||
|
|||||||||||||||||||||||
動作環境 | |||||||||||||||||||||||
対応OS | Windows11 Windows10(32bit/64bit) | ||||||||||||||||||||||
CPU | 上記OSの最小システム要件を満たしていること | ||||||||||||||||||||||
メモリ | 上記OSの最小システム要件を満たしていること | ||||||||||||||||||||||
ハードディスク容量 | インストール時 500MB以上 | ||||||||||||||||||||||
モニター解像度 | 1024×769以上(推奨 1280×1024以上) | ||||||||||||||||||||||
出力装置 | 各OS対応のドライバを有するプリンタ・プロッタ | ||||||||||||||||||||||
ネットワーク | インストール時/アンインストール時/初回起動時に、インターネット接続が必要です | ||||||||||||||||||||||
その他 | マウス/CD-ROM・DVDドライブ(パッケージ版のみインストールに必要です) | ||||||||||||||||||||||
オプションCAD | B.D.機械設計+ R17 B.D.建築電気+ R17 B.D.給排水+ R17 B.D.本管+ R17 B.D.レイアウト+ R17 B.D.介護住宅改修+
R17の動作には、以下の汎用CADのいずれかが必要です。
|
||||||||||||||||||||||
上記の仕様・動作環境は予告なく変更される場合があります。 | |||||||||||||||||||||||
